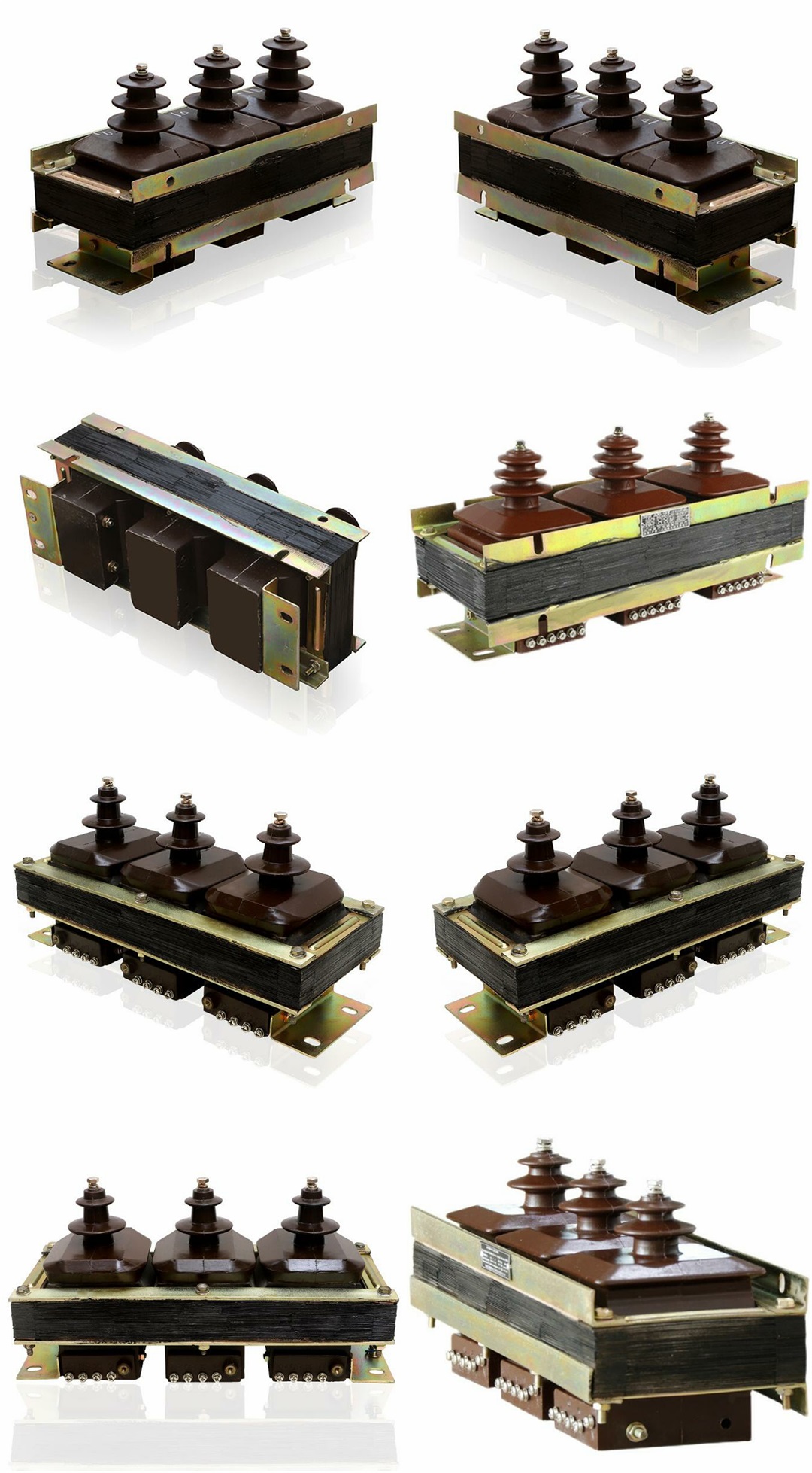

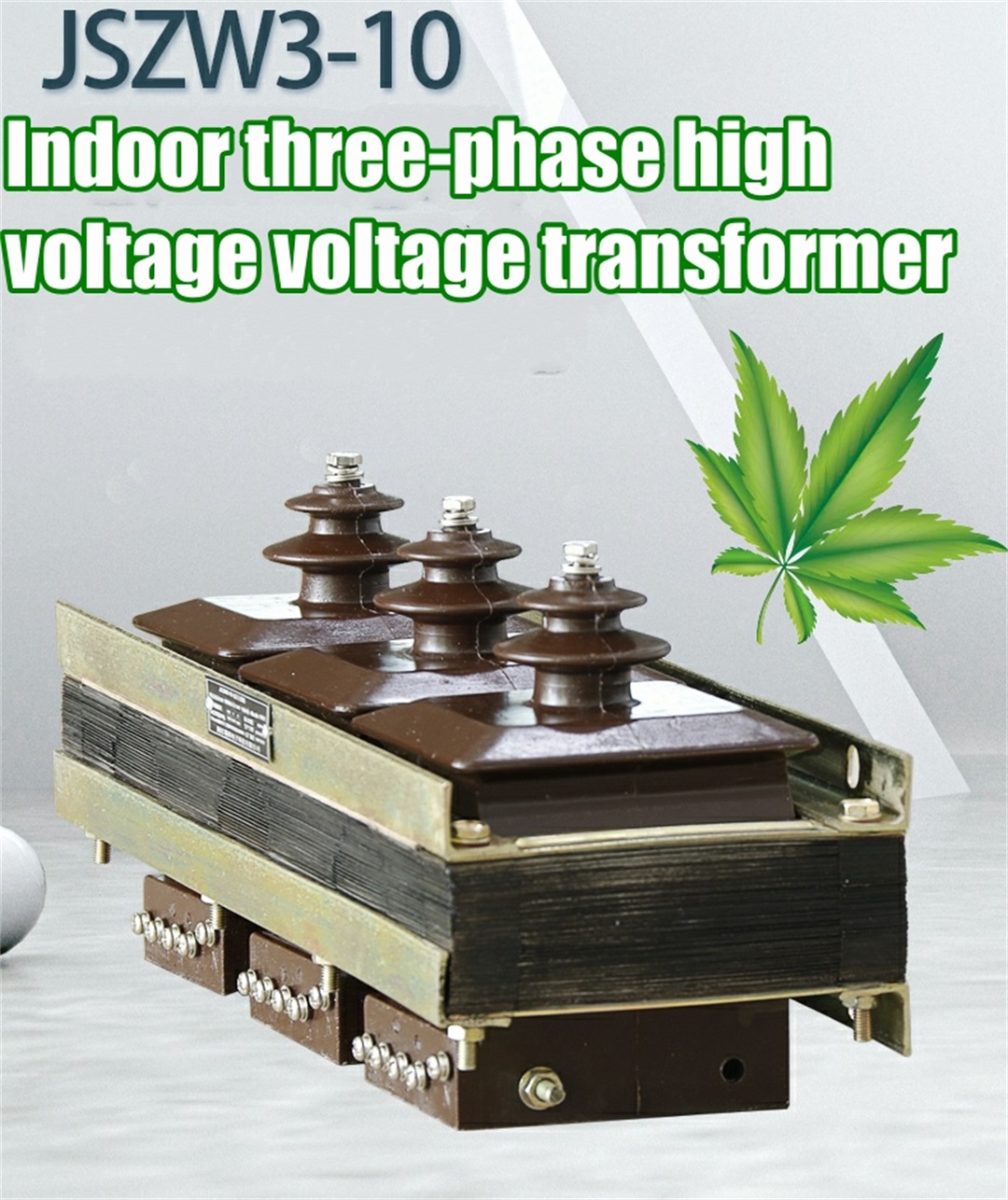

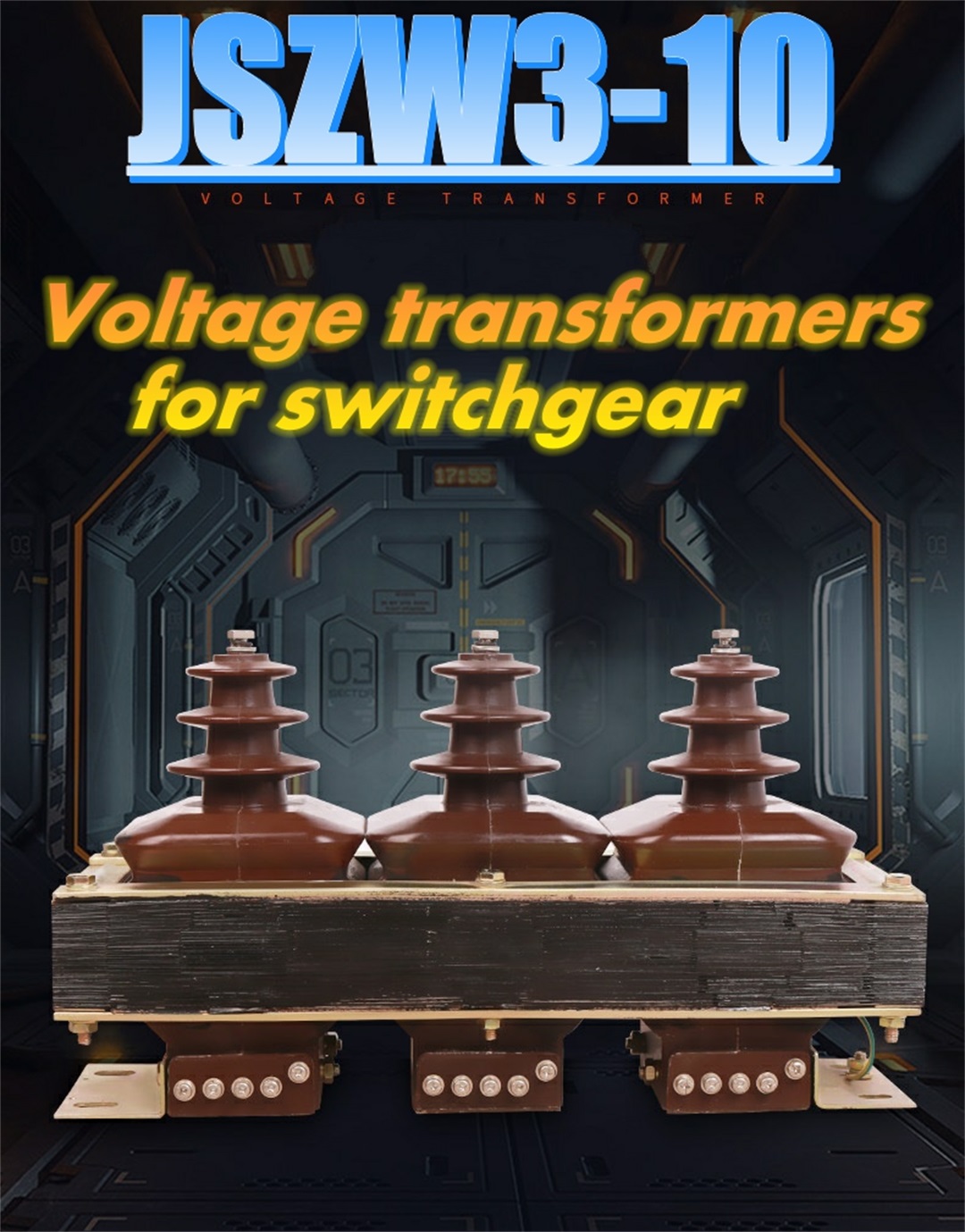

JSZW3-10 10000/√3/100/√3/100/3V 1000VA ਇਨਡੋਰ ਥ੍ਰੀ-ਫੇਜ਼ ਡਰਾਈ-ਟਾਈਪ ਹਾਈ ਵੋਲਟੇਜ ਵੋਲਟੇਜ ਟ੍ਰਾਂਸਫਾਰਮਰ

ਛੋਟਾ ਵਰਣਨ:

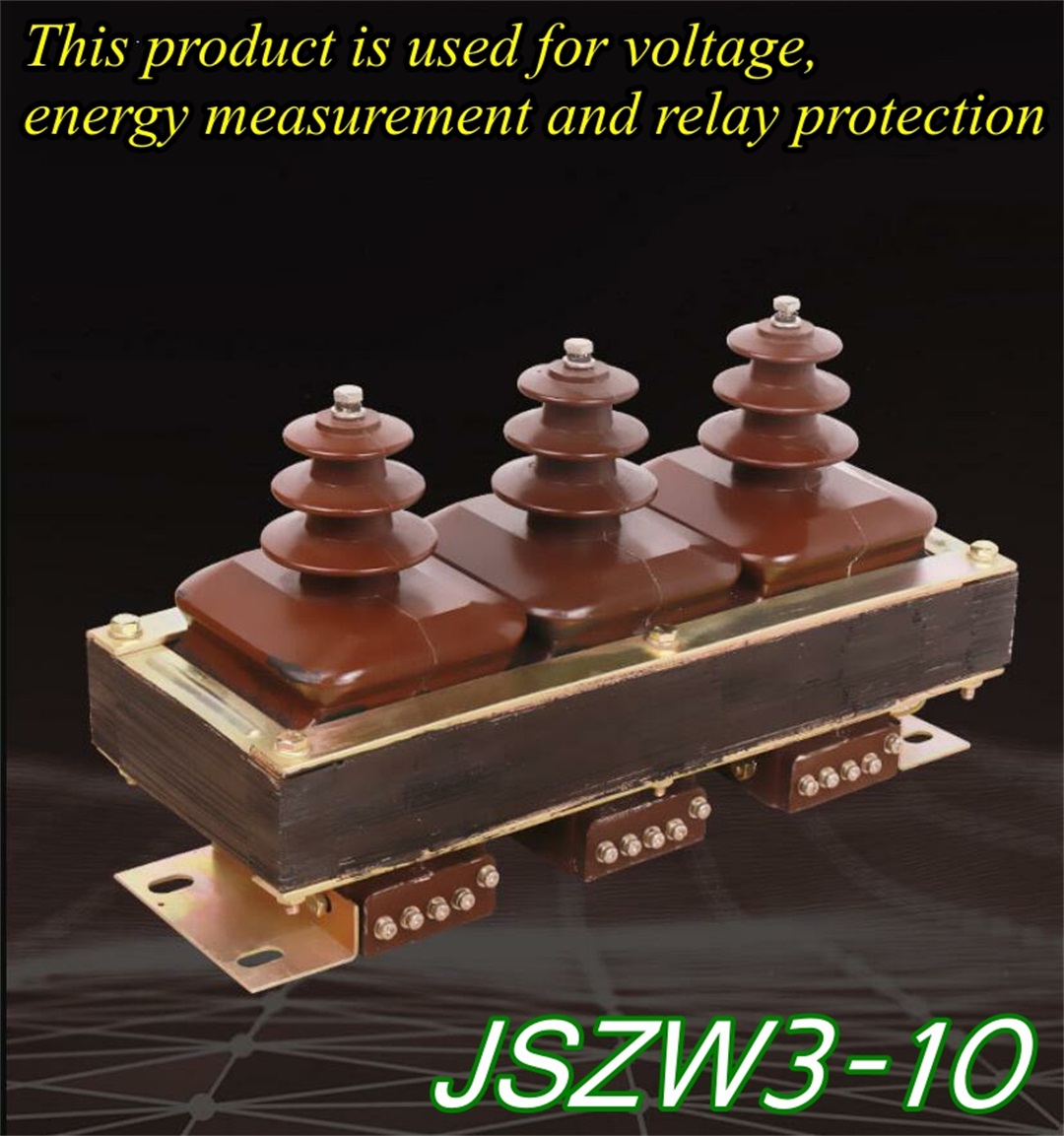

JSZW3-3, 6, 10 ਵੋਲਟੇਜ ਟ੍ਰਾਂਸਫਾਰਮਰ ਇਨਡੋਰ epoxy ਰਾਲ ਕਾਸਟਿੰਗ ਅਰਧ-ਬੰਦ ਬਣਤਰ, ਵੋਲਟੇਜ, ਇਲੈਕਟ੍ਰਿਕ ਊਰਜਾ ਮਾਪ ਅਤੇ AC 50HZ ਵੋਲਟੇਜ 3, 6, 10KV ਨਿਰਪੱਖ ਬਿੰਦੂ ਗੈਰ-ਪ੍ਰਭਾਵੀ ਇੰਸਟਾਲੇਸ਼ਨ ਪਾਵਰ ਸਿਸਟਮ ਵਿੱਚ ਰਿਲੇਅ ਸੁਰੱਖਿਆ ਲਈ ਢੁਕਵੇਂ ਹਨ। ਵਿਧੀਆਂ, ਉਤਪਾਦ ਨੂੰ ਏ ਕਿਸਮ ਅਤੇ ਬੀ ਕਿਸਮ ਵਿੱਚ ਵੰਡਿਆ ਗਿਆ ਹੈ।

ਸਾਨੂੰ ਈਮੇਲ ਭੇਜੋ

ਉਤਪਾਦ ਦਾ ਵੇਰਵਾ

ਉਤਪਾਦ ਟੈਗ

ਉਤਪਾਦ ਵਰਣਨ

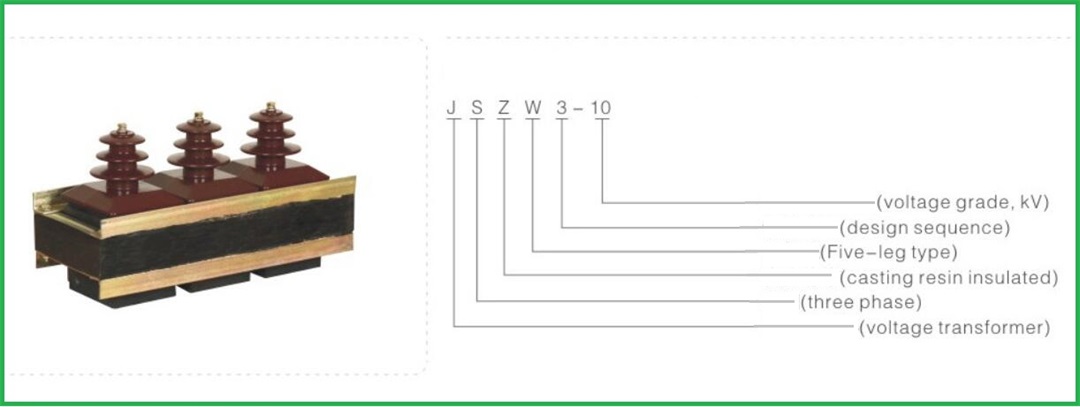

ਮਾਡਲ ਵਰਣਨ

ਤਕਨੀਕੀ ਮਾਪਦੰਡ ਅਤੇ ਬਣਤਰ ਦੇ ਮਾਪ

ਉਤਪਾਦ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ ਅਤੇ ਵਰਤੋਂ ਦਾ ਘੇਰਾ

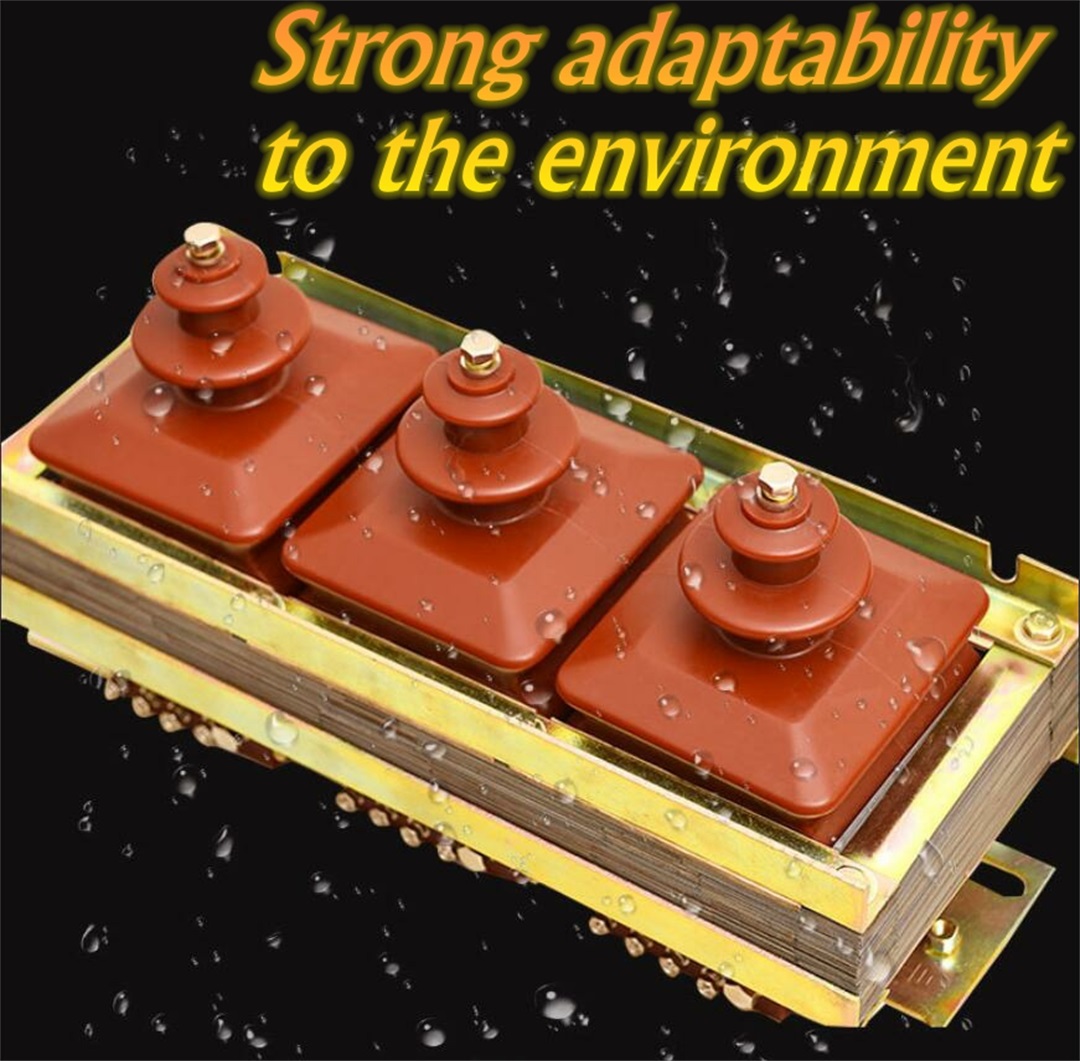

ਇਸ ਕਿਸਮ ਦਾ ਵੋਲਟੇਜ ਟ੍ਰਾਂਸਫਾਰਮਰ ਇੱਕ ਅਰਧ-ਕਾਸਟਿੰਗ ਕਿਸਮ ਹੈ, ਛੋਟੇ ਆਕਾਰ ਅਤੇ ਮਜ਼ਬੂਤ ਜਲਵਾਯੂ ਅਨੁਕੂਲਤਾ ਦੇ ਨਾਲ।ਟ੍ਰਾਂਸਫਾਰਮਰ ਦਾ ਕੋਰ ਸਾਈਡ ਆਇਰਨ ਜੂਲੇ ਦੇ ਨਾਲ ਇੱਕ ਕੋਰ-ਕਿਸਮ ਦੀ ਬਣਤਰ ਨੂੰ ਅਪਣਾ ਲੈਂਦਾ ਹੈ, ਅਤੇ ਇੱਕ ਆਇਤਕਾਰ ਵਿੱਚ ਸਟੈਕਡ ਉੱਚ-ਗੁਣਵੱਤਾ ਵਾਲੀ ਕੋਲਡ-ਰੋਲਡ ਸਿਲੀਕਾਨ ਸਟੀਲ ਸ਼ੀਟਾਂ ਦਾ ਬਣਿਆ ਹੁੰਦਾ ਹੈ।ਪ੍ਰਾਇਮਰੀ, ਸੈਕੰਡਰੀ ਅਤੇ ਬਕਾਇਆ ਵੋਲਟੇਜ ਵਿੰਡਿੰਗਾਂ ਨੂੰ ਕੇਂਦਰਿਤ ਤੌਰ 'ਤੇ ਇਕੱਠੇ ਜ਼ਖਮ ਕੀਤਾ ਜਾਂਦਾ ਹੈ, ਈਪੌਕਸੀ ਰਾਲ ਨਾਲ ਕਾਸਟ ਅਤੇ ਮੋਲਡ ਕੀਤਾ ਜਾਂਦਾ ਹੈ, ਅਤੇ ਤਿੰਨ-ਪੜਾਅ ਕਾਸਟਿੰਗ ਬਾਡੀ ਨੂੰ ਇਕੱਠੇ ਫਿਕਸ ਕੀਤਾ ਜਾਂਦਾ ਹੈ।ਪ੍ਰਾਇਮਰੀ ਵਿੰਡਿੰਗ A ਸਿਰੇ 'ਤੇ ਪੂਰੀ ਤਰ੍ਹਾਂ ਇੰਸੂਲੇਟ ਕੀਤੀ ਜਾਂਦੀ ਹੈ, ਅਤੇ ਦੂਜੇ N ਸਿਰੇ ਨੂੰ ਪੂਰੀ ਤਰ੍ਹਾਂ ਇੰਸੂਲੇਟ ਨਹੀਂ ਕੀਤਾ ਜਾਂਦਾ ਹੈ।ਵਾਇਰਿੰਗ ਡਾਇਗ੍ਰਾਮ ਚਿੱਤਰ 1 ਵਿੱਚ ਦਿਖਾਇਆ ਗਿਆ ਹੈ: ਇੰਸਟਾਲੇਸ਼ਨ ਵਿਧੀ ਦੇ ਅਨੁਸਾਰ, ਇਸ ਉਤਪਾਦ ਨੂੰ A ਕਿਸਮ ਅਤੇ B ਕਿਸਮ ਵਿੱਚ ਵੰਡਿਆ ਗਿਆ ਹੈ।ਟਾਈਪ ਏ ਉਤਪਾਦ ਸਾਈਡ 'ਤੇ ਸਥਾਪਿਤ ਕੀਤੇ ਗਏ ਹਨ, ਅਤੇ ਮਾਊਂਟਿੰਗ ਹੋਲ ਆਇਰਨ ਕੋਰ ਕਲਿੱਪ 'ਤੇ ਹਨ।ਟਾਈਪ ਬੀ ਉਤਪਾਦਾਂ ਵਿੱਚ ਇੱਕ ਮਾਊਂਟਿੰਗ ਬੇਸ ਹੁੰਦਾ ਹੈ, ਜੋ ਉਤਪਾਦ ਨੂੰ ਮਜ਼ਬੂਤ ਕਰਨ ਲਈ ਵਰਤਿਆ ਜਾਂਦਾ ਹੈ।
ਵਰਤੋਂ ਦੀਆਂ ਸ਼ਰਤਾਂ:
1. ਉਚਾਈ 3000 ਮੀਟਰ ਤੋਂ ਵੱਧ ਨਹੀਂ ਹੈ;
2. ਅੰਬੀਨਟ ਤਾਪਮਾਨ ਦਸ 40'C ਤੋਂ ਵੱਧ ਨਹੀਂ ਹੈ, ਇੱਕ 5'C ਤੋਂ ਘੱਟ ਨਹੀਂ ਹੈ;
3. ਹਫਤਾਵਾਰੀ ਵੇਅਰਹਾਊਸ ਵਿੱਚ ਹਵਾ ਦੀ ਅਨੁਸਾਰੀ ਨਮੀ 85% (20 C) ਤੋਂ ਵੱਧ ਨਹੀਂ ਹੈ;
4. ਇੰਸਟਾਲੇਸ਼ਨ ਸਾਈਟ ਵਿੱਚ ਕੋਈ ਖਰਾਬ ਗੈਸ ਨਹੀਂ ਹੈ

ਉਤਪਾਦ ਦੀ ਵਰਤੋਂ ਲਈ ਸਾਵਧਾਨੀਆਂ

1. ਵੋਲਟੇਜ ਟ੍ਰਾਂਸਫਾਰਮਰ ਨੂੰ ਚਾਲੂ ਕਰਨ ਤੋਂ ਪਹਿਲਾਂ, ਨਿਯਮਾਂ ਵਿੱਚ ਦਰਸਾਏ ਗਏ ਆਈਟਮਾਂ ਦੇ ਅਨੁਸਾਰ ਟੈਸਟ ਅਤੇ ਨਿਰੀਖਣ ਕੀਤਾ ਜਾਣਾ ਚਾਹੀਦਾ ਹੈ।ਉਦਾਹਰਨ ਲਈ, ਪੋਲਰਿਟੀ ਨੂੰ ਮਾਪਣਾ, ਕੁਨੈਕਸ਼ਨ ਸਮੂਹ, ਹਿੱਲਣ ਵਾਲੀ ਇਨਸੂਲੇਸ਼ਨ, ਪ੍ਰਮਾਣੂ ਪੜਾਅ ਕ੍ਰਮ, ਆਦਿ।
2. ਵੋਲਟੇਜ ਟ੍ਰਾਂਸਫਾਰਮਰ ਦੀ ਵਾਇਰਿੰਗ ਨੂੰ ਇਸਦੀ ਸ਼ੁੱਧਤਾ ਯਕੀਨੀ ਬਣਾਉਣੀ ਚਾਹੀਦੀ ਹੈ।ਪ੍ਰਾਇਮਰੀ ਵਿੰਡਿੰਗ ਨੂੰ ਟੈਸਟ ਦੇ ਅਧੀਨ ਸਰਕਟ ਦੇ ਸਮਾਨਾਂਤਰ ਵਿੱਚ ਜੋੜਿਆ ਜਾਣਾ ਚਾਹੀਦਾ ਹੈ, ਅਤੇ ਸੈਕੰਡਰੀ ਵਿੰਡਿੰਗ ਕਨੈਕਟ ਕੀਤੇ ਮਾਪਣ ਵਾਲੇ ਯੰਤਰ, ਰੀਲੇਅ ਸੁਰੱਖਿਆ ਉਪਕਰਣ ਜਾਂ ਆਟੋਮੈਟਿਕ ਡਿਵਾਈਸ ਦੇ ਵੋਲਟੇਜ ਕੋਇਲ ਦੇ ਸਮਾਨਾਂਤਰ ਵਿੱਚ ਜੁੜੀ ਹੋਣੀ ਚਾਹੀਦੀ ਹੈ।ਉਸੇ ਸਮੇਂ, ਧਰੁਵੀਤਾ ਦੀ ਸ਼ੁੱਧਤਾ ਵੱਲ ਧਿਆਨ ਦਿੱਤਾ ਜਾਣਾ ਚਾਹੀਦਾ ਹੈ..
3. ਵੋਲਟੇਜ ਟ੍ਰਾਂਸਫਾਰਮਰ ਦੇ ਸੈਕੰਡਰੀ ਸਾਈਡ ਨਾਲ ਜੁੜੇ ਲੋਡ ਦੀ ਸਮਰੱਥਾ ਉਚਿਤ ਹੋਣੀ ਚਾਹੀਦੀ ਹੈ, ਅਤੇ ਵੋਲਟੇਜ ਟ੍ਰਾਂਸਫਾਰਮਰ ਦੇ ਸੈਕੰਡਰੀ ਸਾਈਡ ਨਾਲ ਜੁੜਿਆ ਲੋਡ ਇਸਦੀ ਰੇਟ ਕੀਤੀ ਸਮਰੱਥਾ ਤੋਂ ਵੱਧ ਨਹੀਂ ਹੋਣਾ ਚਾਹੀਦਾ, ਨਹੀਂ ਤਾਂ, ਟ੍ਰਾਂਸਫਾਰਮਰ ਦੀ ਗਲਤੀ ਵਧ ਜਾਵੇਗੀ, ਅਤੇ ਮਾਪ ਦੀ ਸ਼ੁੱਧਤਾ ਨੂੰ ਪ੍ਰਾਪਤ ਕਰਨਾ ਮੁਸ਼ਕਲ ਹੈ।
4. ਵੋਲਟੇਜ ਟ੍ਰਾਂਸਫਾਰਮਰ ਦੇ ਸੈਕੰਡਰੀ ਸਾਈਡ 'ਤੇ ਕੋਈ ਸ਼ਾਰਟ ਸਰਕਟ ਦੀ ਇਜਾਜ਼ਤ ਨਹੀਂ ਹੈ।ਕਿਉਂਕਿ ਵੋਲਟੇਜ ਟ੍ਰਾਂਸਫਾਰਮਰ ਦਾ ਅੰਦਰੂਨੀ ਰੁਕਾਵਟ ਬਹੁਤ ਛੋਟਾ ਹੈ, ਜੇਕਰ ਸੈਕੰਡਰੀ ਸਰਕਟ ਸ਼ਾਰਟ-ਸਰਕਟ ਹੁੰਦਾ ਹੈ, ਤਾਂ ਇੱਕ ਵੱਡਾ ਕਰੰਟ ਦਿਖਾਈ ਦੇਵੇਗਾ, ਜੋ ਸੈਕੰਡਰੀ ਉਪਕਰਣ ਨੂੰ ਨੁਕਸਾਨ ਪਹੁੰਚਾਏਗਾ ਅਤੇ ਨਿੱਜੀ ਸੁਰੱਖਿਆ ਨੂੰ ਵੀ ਖ਼ਤਰੇ ਵਿੱਚ ਪਾਵੇਗਾ।ਵੋਲਟੇਜ ਟ੍ਰਾਂਸਫਾਰਮਰ ਨੂੰ ਸੈਕੰਡਰੀ ਸਾਈਡ 'ਤੇ ਇੱਕ ਸ਼ਾਰਟ ਸਰਕਟ ਦੁਆਰਾ ਨੁਕਸਾਨ ਹੋਣ ਤੋਂ ਬਚਾਉਣ ਲਈ ਸੈਕੰਡਰੀ ਸਾਈਡ 'ਤੇ ਫਿਊਜ਼ ਨਾਲ ਲੈਸ ਕੀਤਾ ਜਾ ਸਕਦਾ ਹੈ।ਜੇਕਰ ਸੰਭਵ ਹੋਵੇ, ਤਾਂ ਹਾਈ-ਵੋਲਟੇਜ ਪਾਵਰ ਗਰਿੱਡ ਨੂੰ ਟਰਾਂਸਫਾਰਮਰ ਦੀਆਂ ਉੱਚ-ਵੋਲਟੇਜ ਵਿੰਡਿੰਗਾਂ ਜਾਂ ਲੀਡ ਤਾਰਾਂ ਦੀ ਅਸਫਲਤਾ ਦੇ ਕਾਰਨ ਪ੍ਰਾਇਮਰੀ ਸਿਸਟਮ ਦੀ ਸੁਰੱਖਿਆ ਨੂੰ ਖਤਰੇ ਵਿੱਚ ਪਾਉਣ ਤੋਂ ਬਚਾਉਣ ਲਈ ਪ੍ਰਾਇਮਰੀ ਸਾਈਡ 'ਤੇ ਫਿਊਜ਼ ਵੀ ਲਗਾਏ ਜਾਣੇ ਚਾਹੀਦੇ ਹਨ।
5. ਮਾਪਣ ਵਾਲੇ ਯੰਤਰਾਂ ਅਤੇ ਰੀਲੇਅ ਨੂੰ ਛੂਹਣ ਵੇਲੇ ਲੋਕਾਂ ਦੀ ਸੁਰੱਖਿਆ ਨੂੰ ਯਕੀਨੀ ਬਣਾਉਣ ਲਈ, ਵੋਲਟੇਜ ਟ੍ਰਾਂਸਫਾਰਮਰ ਦੀ ਸੈਕੰਡਰੀ ਵਿੰਡਿੰਗ ਨੂੰ ਇੱਕ ਬਿੰਦੂ 'ਤੇ ਆਧਾਰਿਤ ਕੀਤਾ ਜਾਣਾ ਚਾਹੀਦਾ ਹੈ।ਕਿਉਂਕਿ ਗਰਾਊਂਡਿੰਗ ਤੋਂ ਬਾਅਦ, ਜਦੋਂ ਪ੍ਰਾਇਮਰੀ ਅਤੇ ਸੈਕੰਡਰੀ ਵਿੰਡਿੰਗਜ਼ ਦੇ ਵਿਚਕਾਰ ਇਨਸੂਲੇਸ਼ਨ ਨੂੰ ਨੁਕਸਾਨ ਪਹੁੰਚਦਾ ਹੈ, ਤਾਂ ਇਹ ਸਾਧਨ ਦੀ ਉੱਚ ਵੋਲਟੇਜ ਅਤੇ ਰੀਲੇਅ ਨੂੰ ਨਿੱਜੀ ਸੁਰੱਖਿਆ ਨੂੰ ਖਤਰੇ ਵਿੱਚ ਪਾਉਣ ਤੋਂ ਰੋਕ ਸਕਦਾ ਹੈ।
6. ਵੋਲਟੇਜ ਟ੍ਰਾਂਸਫਾਰਮਰ ਦੇ ਸੈਕੰਡਰੀ ਸਾਈਡ 'ਤੇ ਸ਼ਾਰਟ ਸਰਕਟ ਦੀ ਇਜਾਜ਼ਤ ਨਹੀਂ ਹੈ।
